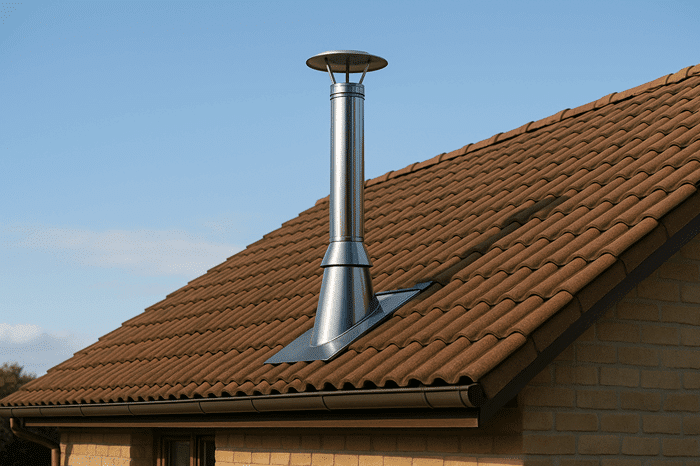

En fumisterie, la sortie de toit représente un point essentiel de l’installation. Elle doit garantir à la fois une parfaite étanchéité en toiture, une évacuation optimale des fumées, et une tenue mécanique durable face aux intempéries. Pour atteindre ces objectifs, le choix du matériel et la rigueur du montage sont importants, en particulier lorsqu’on travaille avec des conduits inox double paroi isolés.

Mais encore faut-il savoir sélectionner les bons composants, comprendre l’ordre de montage, et appliquer les bonnes pratiques sur chantier.

Le kit sortie de toit inox isolé de notre gamme EdiliSO25 répond précisément à ces exigences. Conçu pour les professionnels, il regroupe tous les éléments nécessaires à une installation fiable. Le tout est conforme aux normes en vigueur (EN 1856-1, T600), avec une optimisation forte des performances thermiques et de la sécurité.

Cet article détaille comment créer sa sortie de toit pas à pas, depuis le choix du solin jusqu’à la pose du chapeau final.

Le système EdiliSO25 est une gamme modulaire de conduits double paroi inox isolée, conçue pour répondre aux exigences des installations de fumisterie. Chaque élément intègre :

• Une paroi intérieure en inox austénitique AISI 316L (épaisseur ≥ 0,4 mm) pour une résistance accrue à la corrosion et aux condensats acides.
• Une paroi extérieure en inox AISI 304, assurant tenue mécanique et durabilité.
• Une isolation de 25 mm de laine minérale haute densité, insérée sans pont thermique, garantissant une isolation efficace et une performance thermique optimisée.

La gamme est certifiée EN 1856‑1 avec marquage CE. Les éléments sont conçus pour un emboîtement mâle/femelle précis, complété par un joint d’étanchéité à triple lèvre.

Avantages pour les professionnels :

• Polyvalence d’usage : compatible avec une large palette d’appareils (poêles bois/granulés, chaudières, cheminées, générateurs atmosphériques, hottes industrielles, etc…).
• Adaptabilité dimensionnelle : disponible dans une gamme étendue de diamètres.
• Performance technique forte : résistance thermique jusqu’à T600 ; version sous pression T200 jusqu’à 5000 Pa avec joint optionnel (surtout pour appareils à condensation).
• Sécurité assurée : chaque élément est livré avec son collier de cerclage conforme norme EN 14241‑1.

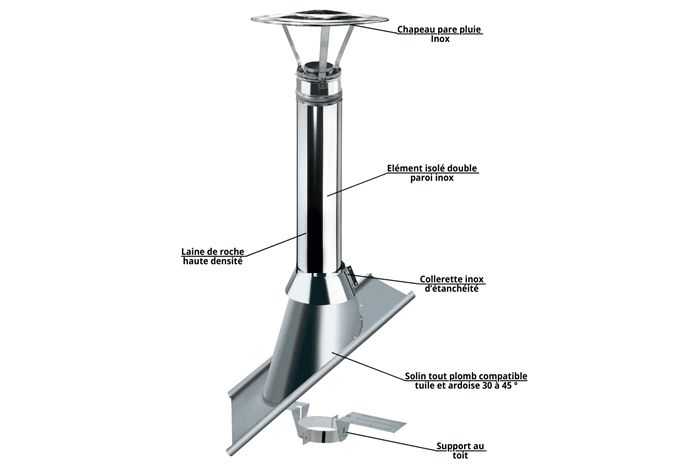

Le kit sortie de toit isolé EdiliSO25 est une déclinaison pratique de la gamme pour les installations en toiture inclinée (typiquement 30 à 45°). Il réunit une sélection d’éléments compatibles pour un montage simplifié et rapide :

• Élément droit isolé 1 m (inox doublé, 25 mm d’isolation),
• Solin tout‑plomb adapté à la pente (30–45°),
• Support de toit, collerette d’étanchéité, et chapeau pare‑pluie inox,
• Colliers inclus pour toutes les jonctions.

Le kit est conçu pour assurer une sortie de toit étanche, esthétique et fiable, tout en facilitant le montage sur chantier.

Choisissez un solin adapté à la pente du toit pour garantir une étanchéité durable. Mal choisi ou mal positionné, il devient rapidement un point faible de l’installation, source de fuites, infiltrations ou défauts d’alignement du conduit. Pour une sortie de toit inox isolée conforme et durable, il doit impérativement être adapté à la pente réelle du toit.

Il assure la transition entre le conduit et la couverture du bâtiment. Il forme la base d’étanchéité extérieure et permet au conduit inox isolé de sortir en toiture en restant strictement vertical, quel que soit l’inclinaison de la couverture. Il doit :

• s’adapter à la pente du toit pour que le conduit reste dans l’axe,
• épouser la forme de la couverture (tuile, ardoise, bac acier),
• garantir l’écoulement de l’eau de pluie sans stagnation.

Pour bien choisir son solin, il faut d’abord mesurer la pente de la toiture, exprimée :

• soit en degrés (°),
• soit en pourcentage (%).

La conversion est essentielle car les fabricants indiquent généralement les plages de pente en degrés. Pour rappel :

La mesure peut se faire avec un inclinomètre, un rapporteur numérique, ou via une simple méthode de calcul (mesurer la hauteur et la projection horizontale, puis utiliser la tangente).

En fonction de la pente mesurée, il doit être choisi dans la bonne plage d’angle, afin que le montage reste vertical et que l’emboîtement du conduit inox isolé s’effectue sans contrainte.

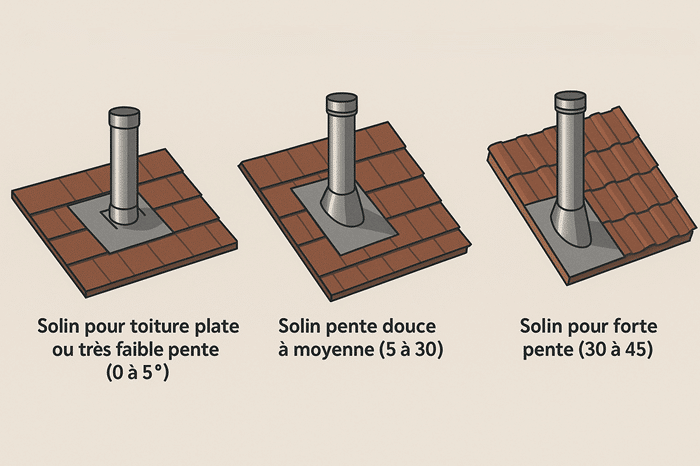

Les configurations standards sont :

• Solin pour toiture plate ou très faible pente (0 à 5°) : Utilisé en toiture terrasse ou bac acier à faible pente.
• Solin pente douce à moyenne (5 à 30°) : Toitures classiques à deux pentes, souvent entre 15 et 30°. C’est le cas le plus fréquent en résidentiel.
• Solin pour forte pente (30 à 45°) : Toitures plus inclinées, notamment en montagne ou en zone neigeuse.

Une fois le solin adapté à la pente sélectionné et mis en place, on entre dans la phase active du montage de la sortie de toit inox isolée. Cette étape vise à assurer la stabilité mécanique du conduit, la continuité de l’isolation, et une étanchéité parfaite en toiture. Elle repose sur l’assemblage de trois éléments clés : le support de toit, l’élément droit isolé et la collerette.

Le support de toit est l’élément de fixation structurelle de la sortie. Il est positionné à l’intérieur du comble, au niveau du chevêtre ou d’un renfort dans la charpente. Son rôle est de :

• porter le poids du conduit extérieur,
• absorber les efforts mécaniques (vent, dilatations, vibrations),
• garantir un alignement vertical du conduit à la traversée de toiture.

Le support doit impérativement reposer sur une structure saine et rigide. Il ne doit en aucun cas reposer uniquement sur l’écran de sous-toiture. Une fois le solin installé et l’ouverture pratiquée dans la couverture, on positionne le support sous l’emplacement de passage du conduit, puis on le fixe solidement.

L’élément droit isolé constitue la section terminale du conduit qui dépasse en toiture. Il s’agit d’un tuyau double paroi inox avec isolation intégrée (25 mm), conçu pour :

• maintenir la température des fumées en sortie de conduit,
• protéger les matériaux combustibles (plafond, charpente),
• garantir un bon tirage, même en hiver ou en présence de vents parasites.

Le montage s’effectue comme suit :

1. Emboîter l’élément droit dans le conduit inférieur (issu de la traversée plancher ou murale). L’embout mâle descend dans l’élément femelle, avec une orientation prévue par le fabricant.
2. Positionner le tube à travers le solin, jusqu’à ce qu’il repose sur le support de toit, qui en assurera le maintien vertical.
3. Verrouiller la jonction avec les colliers inox fournis, en respectant le sens d’emboîtement et le couple de serrage recommandé.

La collerette est un élément de finition indispensable. Elle vient se positionner autour du conduit, juste au-dessus du solin, afin de :

• empêcher les ruissellements d’eau de s’infiltrer,
• canaliser l’écoulement de l’eau en la faisant déborder,
• renforcer la barrière d’étanchéité verticale.

La pose est simple mais doit être soignée :

• Enfiler la collerette par le haut du conduit, avant la pose du chapeau,
• La faire glisser jusqu’à reposer sur le haut du solin,
• Appliquer un cordon de mastic silicone haute température à la jonction conduit/collerette pour parfaire l’étanchéité,
• Serrer la collerette à l’aide du collier de blocage intégré.

Dernière étape du montage de la sortie de toit : la pose du chapeau pare-pluie inox. C’est une pièce souvent sous-estimée mais pourtant indispensable à la durabilité de l’installation. Au-delà de sa fonction esthétique, il joue un rôle central dans la protection du conduit, la sécurité de l’ensemble et la qualité du tirage.

Le chapeau pare-pluie, positionné à l’extrémité haute du conduit, assure trois fonctions majeures :

• Protéger l’installation des intempéries : il empêche l’eau de pluie, la neige ou les débris (feuilles, poussières) de pénétrer dans le conduit.
• Assurer un tirage constant : grâce à sa forme, il limite l’effet de contre-vent ou de refoulement des fumées, indispensable au bon fonctionnement des appareils raccordés (poêle, chaudière, insert…).
• Sécuriser la sortie : selon les modèles, certains chapeaux incluent un grillage pare-oiseaux pour éviter les obstructions.

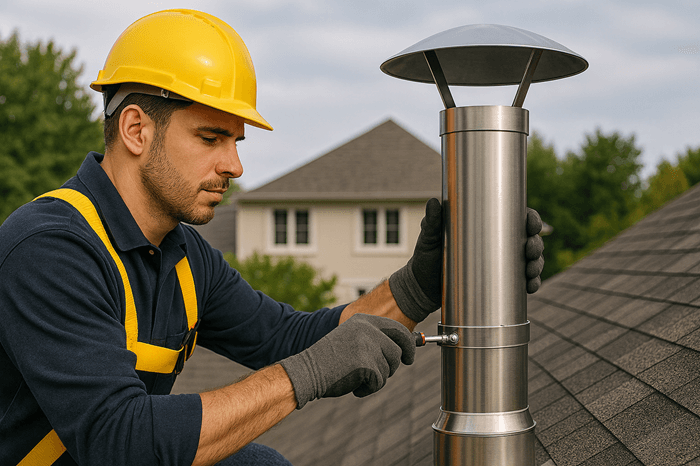

Le chapeau de la gamme EdiliSO25 est conçu pour venir se verrouiller en tête du conduit. Le montage se fait de façon simple et sécurisée :

• Placer le sur l’extrémité haute du conduit. L’emboîtement se fait généralement en mâle/femelle, avec un collier de fixation intégré.
• Vérifier l’alignement et l’assise : il doit être bien centré et parfaitement enfoncé. Aucun jeu ne doit subsister.
• Serrer le collier de maintien à l’aide d’un tournevis ou d’une clé adaptée. Ce serrage garantit la résistance au vent et empêche toute désolidarisation accidentelle.

Ne pas monter le chapeau sans vérifier que la collerette est bien positionnée et scellée. L’ordre de montage est important pour conserver une étanchéité parfaite.

Une fois le chapeau installé, vérifiez la sortie de toit point par point avant mise en service :

• L’étanchéité visuelle autour de la collerette et du solin (pas de jour, pas de zone mal plaquée),
• Le bon serrage des colliers (conduit, chapeau, collerette),
• L’alignement vertical du conduit à la sortie de toit,
• La hauteur réglementaire de la sortie (généralement 40 cm au-dessus du faîtage, à confirmer selon DTU 24.1).

Créer une sortie de toit inox isolée performante demande précision, matériel adapté et respect des normes. Avec le système EdiliSO25, les professionnels disposent d’une solution complète, fiable et conforme au DTU 24.1, intégrant tous les éléments essentiels. Chaque étape du choix de la pente à la pose finale du chapeau inox, est pensée pour simplifier le montage, optimiser le tirage et garantir une étanchéité durable.
