Pour garantir la sécurité, le rendement thermique et les performances d’un insert bois ou de tout système de chauffage au bois, un raccordement conforme au conduit de fumée est indispensable. Un mauvais raccordement compromet le tirage, favorise le refoulement, et peut entraîner des risques graves : intoxication au CO, incendie, non-conformité réglementaire.

Pour les professionnels de la fumisterie, respecter les normes en vigueur (notamment le DTU 24.1) et choisir des composants adaptés en particulier le conduit de raccordement est essentiel. Ce guide technique présente les étapes clés pour raccorder un insert à bois dans les règles de l’art, avec un focus sur notre gamme de conduit d’évacuation de fumée EdilTECH INOX, conçue pour le raccord des inserts à bois.

Avant toute installation d’un insert bois, la préparation et la vérification du conduit de raccordement ou de fumée sont des étapes incontournables. Un conduit inadéquat ou non conforme nuit gravement à la sécurité et au bon fonctionnement de l’installation.

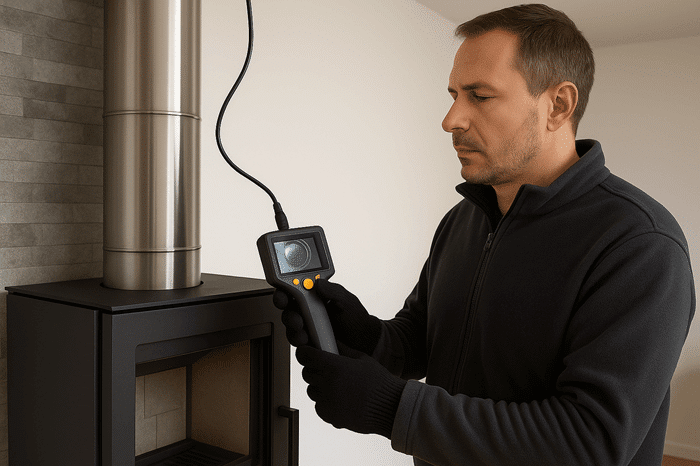

Inspectez le conduit existant pour vérifier sa compatibilité avec un foyer fermé à bois. Cette opération inclut différentes étapes :

• Le contrôle visuel et dimensionnel du conduit maçonné (forme, continuité, verticalité, section intérieure) ;
• La vérification de l’état structurel : recherche de fissures, effritements, détachements de mortier, ou suies épaisses (bistre) ;
• La mesure du tirage naturel, au besoin à l’aide d’un anémomètre thermique ou d’un manomètre à dépression ;
• Réalisez un ramonage préalable pour garantir la vacuité du conduit et faciliter l’entretien régulier.

Ces opérations permettent de statuer sur la nécessité de réhabiliter ou de tuber le conduit, notamment lorsque celui-ci est ancien, surdimensionné ou non adapté aux températures de fonctionnement d’un insert bois (jusqu’à 600 °C en régime nominal).

Dans la majorité des cas, un conduit maçonné brut ne satisfait pas aux exigences thermiques et mécaniques imposées par un appareil à foyer fermé tel qu’un insert à bois, un poêle à granulés ou à bûches. Tuber le conduit avec un tubage inox certifié EN 1856-1 / 1856-2 est indispensable pour une l’installation d’un insert à bois.

Les préconisations techniques sont les suivantes :

• Type de conduit : on privilégie un tubage rigide ou flexible en inox 316L à paroi simple (classement T600, G), résistant aux hautes températures et aux condensats acides.
• Dimensionnement : le diamètre intérieur du tubage doit être identique ou supérieur à la buse de sortie de fumée de l’insert (généralement Ø150 ou Ø180 mm), ne réduisez jamais le diamètre, sauf si une pièce d’adaptation certifiée est fournie.
• Fixation : les conduits doivent être emboîtés dans le sens des fumées, avec des colliers de blocage à chaque jonction. Un point de fixation mécanique est requis en pied de conduit et, si nécessaire, en partie haute.
• Étanchéité : le tubage doit être continu sur toute la hauteur, sans rupture ni entrée d’air parasite. Les raccords doivent être étanches aux fumées et aux condensats.
• Accès de ramonage : un té de purge ou de ramonage doit être intégré à la base de l’installation, facilement accessible.

Enfin, si le conduit traverse des volumes non chauffés (combles, vides techniques), il est impératif de prévoir un conduit isolé double paroi (ou de calorifuger le tubage), afin d’éviter les pertes de température et la condensation interne.

Une fois le conduit de fumée vérifié et préparé, l’installation de l’insert et son raccordement nécessitent une attention particulière. L’enjeu est double : garantir une sécurité optimale pour l’utilisateur, et assurer un rendement thermique conforme aux performances annoncées par le fabricant de l’insert.

Commencez par positionner l’insert dans l’âtre, celui-ci doit être propre, sain et suffisamment spacieux pour accueillir l’appareil sans contrainte. Une vérification préalable des distances de sécurité est indispensable, notamment en partie arrière, en latéral et en hauteur. Protégez les parois de l’insert, s’il est maçonné, avec des matériaux incombustibles (panneaux silicate, isolants HT) selon le DTU 24.1.

L’appareil est ensuite calé et mis de niveau. Il doit rester accessible pour la maintenance et permettre un raccordement aisé vers le conduit. La configuration de la hotte de cheminée (ouverte ou fermée, ventilée ou non) influencera les précautions à prendre, notamment en termes de convection naturelle et de protection des parois internes.

Le conduit de raccordement, ou conduit de liaison, est l’élément assurant la jonction entre la buse de sortie de l’insert et le conduit de fumée principal ou tubé. Soumis à de fortes contraintes thermiques, le conduit de liaison exige une attention particulière.

Le choix du matériau est déterminant, un conduit en acier inox simple paroi, classé T600, est indispensable. Son diamètre doit être strictement identique à celui de la buse de l’appareil, sans réduction. L’emboîtement des éléments se fait impérativement dans le sens des fumées, et chaque jonction doit être verrouillée par un collier de serrage. L’étanchéité est primordiale pour éviter tout refoulement de fumées, notamment dans les installations à tirage naturel, et peut être renforcée par des joints fibres ou silicone haute température si le système le permet.

L’alignement du conduit doit être aussi direct que possible. Les dévoiements sont à limiter, tant pour des raisons de perte de charge que pour faciliter le ramonage. Un ou deux coudes à 45° sont tolérés, mais au-delà, il faut impérativement justifier leur présence par une contrainte de chantier. Le raccordement à la partie haute (tubage ou conduit isolé) se fait généralement via un adaptateur spécifique, conforme aux normes en vigueur.

Contrôlez l’ensemble de l’installation avant mise en chauffe. Le professionnel doit s’assurer de la bonne fixation mécanique du conduit, de l’absence de fuite visible, de l’étanchéité des assemblages et du respect des distances de sécurité. Vérifiez la ventilation de la pièce, si elle est insuffisante, prévoyez une prise d’air directe depuis l’extérieur.

Lors du premier allumage, une montée en température progressive est recommandée pour stabiliser le fonctionnement et vérifier le comportement du tirage. Une mauvaise évacuation des fumées, des odeurs anormales ou un refoulement doivent être immédiatement analysés, car ils peuvent traduire un défaut d’aspiration, une perte d’étanchéité ou un problème d’équilibrage de l’air dans le local.

Le raccordement d’un insert à bois doit respecter le DTU 24.1, référence nationale pour la pose des conduits de fumée. Les conduits et accessoires doivent être certifiés CE, conformes aux normes EN 1856-1 ou EN 1856-2, et adaptés aux fortes températures (classement T600 recommandé).

Il est impératif de respecter les distances de sécurité aux matériaux combustibles : souvent ≥20 cm pour un conduit simple paroi inox, sauf indication spécifique du fabricant. Les conduits simples ne doivent jamais traverser de plancher ou cloison ; dans ces cas, seule une traversée via un conduit isolé double paroi ou un dispositif homologué est autorisée.

Les assemblages doivent être étanches et sécurisés, réalisés par emboîtement dans le sens des fumées et maintenus par des colliers mécaniques. Des joints haute température sont parfois nécessaires selon les contraintes de pression ou le type d’appareil de chauffage.

Une arrivée d’air comburant adaptée est indispensable pour assurer un bon tirage et une combustion stable. Elle peut être intégrée à l’insert bois si le modèle le permet, ou apportée via une grille ou gaine extérieure. L’entretien réglementaire impose deux ramonages par an, dont un pendant la période de chauffe. L’installateur engage sa responsabilité sur la conformité de l’ensemble, y compris en cas de modification d’un conduit existant.

La gamme de tubage EdilTECH INOX est spécialement conçue pour les professionnels du chauffage au bois. Il s’agit d’un système de conduits simple paroi en inox destiné au raccordement d’inserts, de poêles à bois ou de poêles à granulés, répondant aux contraintes élevées de ces appareils.

Fabriquée en acier inoxydable AISI 316L, cette gamme allie robustesse, fiabilité et performance thermique. Elle est adaptée aux configurations en tirage naturel (N1) comme aux appareils à tirage assisté (P1), grâce à une excellente étanchéité mécanique et à une compatibilité avec les hautes températures (classement T600).

EdilTECH INOX répond aux exigences de la norme EN 1856-2, avec marquage CE. Elle est disponible dans une large plage de diamètres, ce qui permet une adaptation parfaite à la majorité des inserts et foyers à bois fermés du marché.

Les éléments s’assemblent par emboîtement mâle/femelle, avec collier de sécurité pour verrouillage mécanique. Le montage sans vis ni perçage réduit le temps de pose et limite les points de faiblesse. L’étanchéité est renforcée par des joints haute température en option, permettant l’utilisation dans des configurations sous légère surpression.

Tous les composants de la gamme sont conçus pour résister à la corrosion (notamment en présence de condensats acides), à la dilatation thermique, et aux sollicitations mécaniques fréquentes (démontage, entretien).

Pensée pour le terrain, la gamme de tubage EdilTECH INOX présente plusieurs atouts pour les installateurs :

• Fiabilité : qualité de fabrication italienne avec soudures continues, garantissant une excellente longévité même en usage intensif.
• Simplicité de pose : système d’assemblage rapide sans outillage spécifique, idéal pour les configurations contraignantes (hotte étroite, raccord déporté…).
• Esthétique soignée : finition polie, adaptée aux installations visibles.
• Polyvalence : parfaite compatibilité avec les gammes double paroi isolées de notre marque Edilinox, facilitant les transitions entre conduit de raccordement et conduit principal.
• Traçabilité et conformité : chaque élément est identifiable et référencé, ce qui facilite le suivi de chantier, la rédaction des attestations de conformité, et les réponses aux contrôles en cas de sinistre ou de garantie.

Professionnalisez vos installations avec notre gamme de tubage EdilTECH INOX. Son usage sur les chantiers de rénovation ou d’intégration d’inserts bois permet de sécuriser le raccordement, d’optimiser le tirage, et de garantir la conformité aux normes en vigueur.

En intégrant cette gamme de tubage à leurs habitudes de pose, les installateurs valorisent leur savoir-faire et renforcent la confiance du client final, tout en simplifiant la gestion technique et logistique du conduit de raccordement.

Raccorder un insert à bois est une opération technique qui engage la performance de l’appareil, la sécurité de l’installation et la conformité réglementaire. Chaque étape du diagnostic du conduit à la mise en service, doit être réalisée selon les règles de l’art et les prescriptions du DTU 24.1.

Pour les professionnels du chauffage ou de la fumisterie souhaitant garantir une installation d’un insert à bois conforme, esthétique et performante, s’appuyer sur une solution fiable comme la gamme EdilTECH INOX, c’est garantir un raccordement durable et facile à mettre en œuvre. Une installation bien conçue sécurise l’utilisateur et valorise le savoir-faire de l’installateur.
